- 产品参数

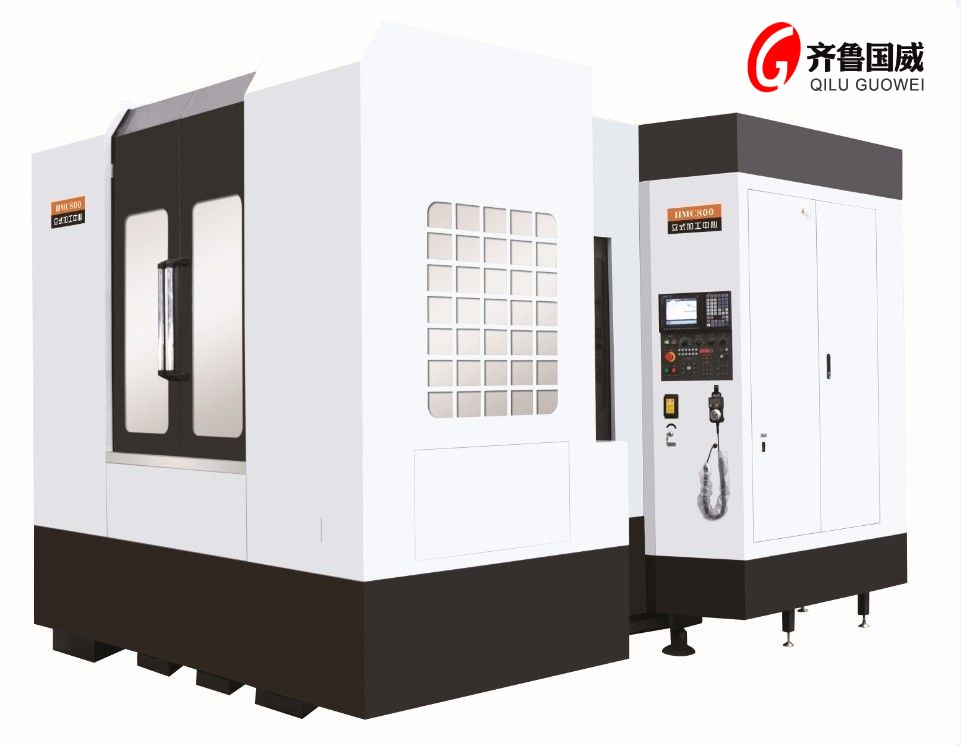

GMC400小型卧式加工中心可以使工件在—次装夹后完成除安装面和顶面以外的其余四个面的铣、镗、钻、攻螺纹等加工工序，较立式加工中心*适合加工箱体类零件和复杂结构件的加工。
GMC400小型卧式加工中心技术参数:
| GMC400 | 规 格 |
| 工作台规格 | 工作台面积 圆形直径400mm 工作台数量 1个 工作台*大负荷重 800 kg *小分割精度 1° 工作台T型槽（槽数×槽宽）5/22/mm |
| X坐标行程 | 1000 mm |
| Y坐标行程 | 550mm |
| Z坐标行程 | 500mm |
| 主轴中心线到工作台面距离 | 0~550 mm |
| 主轴鼻端至工作台中心距离 | 120-670 mm |
| 数控回转工作台 | Φ400 |
| X、Y、Z切削进给量 | 1～4000 mm/min |
| X、Y快速进给速度 | 24m/min |
| Z快速进给速度 | 22m/min |
| 主轴转速范围 | 50～4000 r/min |
| 主轴锥孔 | BT50-150mm |
| 主轴电机 | 11/15KW |
| Z伺服电机 | Bis22/2000 |
| X伺服电机 | Bis22/2000 |
| Y伺服电机 | Bis22/2000 含抱闸 |
| A轴伺服电机 | Bis8/3000 |
| 链式重型刀库 | BT50-40T 24把 |
| 重复定位精度 | 300mm/+ 0.005mm |
| 定位精度 | 300mm/+ 0.0075mm |
| 数控系统 | 日本发那科 0i-MF |
| 使用源气压力 | 0.6-0.8 MPa |
| 机床轮廓尺寸（L×W×H） | 3800x2600x2800mm |
| 机床重量 | 12000 kg |
