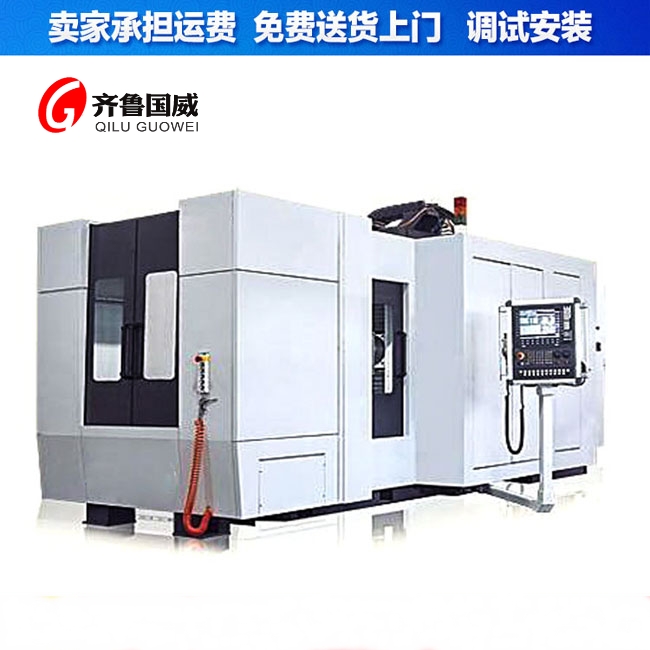

GW-TH6380卧式加工中心产品简介与用途
本机床为动柱式（机头上下移动，立柱前后左右移动）卧式加工中心，刀库采用24把圆盘式刀库，配有数控等分工作台。能够实现对各种箱体类、壳体、模具等复杂零件一次装夹，完成键、钻、铣、扩、铰、攻丝等多种工序加工
主要结构特点
●1、底座、工作台、立柱、横梁、滑座、主轴箱等主要基础件采用HT300铸铁，箱体式结构，紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过充分的时效处理，为机床长期使用性能的稳定性提供了保障。
●2、X、 Y(垂直)、Z三轴线轨，X轴4根导轨支撑；
●3、X、Y、Z三个方向进给采用大螺距高精度高强度的滚珠丝杠，进给速度高；伺服电机利用弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，保证机床的定位精度；
●4、丝杠支承采用丝杠专用轴承并预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响；
●5、主轴箱采用2档变速结构，自动换取高低档，适合低速重切削，转速4000rpm；低档转速1000pm；
●6、 X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
●7、主轴箱装有自动平衡系统，保证了机床的加工精度；
●8、采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
●9、机床配套进口CNC控制系统，功能齐全、操作简便精度稳定、可靠
主要技术参数
技术参数
| 项目 | XH6380卧式加工中心 | |
| 行程 | 工作台移动方向X轴 | 1200mm |
| 主轴滑座移动方向Y轴 | 900mm | |
| Z轴 | 1100mm | |
| 主轴端面至工作台中心距离 | 160-1260mm | |
| 主轴中心至工作台面距离 | 0-900mm | |
| 回转工 作 台 | 工作台面积（宽*长） | 800×800mm 液压锁紧 |
| 工作台负荷 | 2500Kg | |
| T型槽(槽x宽x中心距) | 5×22×160 | |
| 分度精度 | 10" | |
| 重复精度 | 4" | |
| 主 轴 | 主电机功率 | 15/18.5kw |
| 主轴内锥 | BT50 | |
| 主轴转速 | 高档 | 4000rpm |
| 低档 | 1000rpm | |
| 刀库 | 刀具容量 | 24把 |
| 刀具(邻/空)直径 | ф127/過178mmффффффф | |
| 刀具长度 | 300mm | |
| 刀具重量 | 15kg | |
| 换刀时间 | 3s | |
| 快速位移 | X/Y/Z车由快移 | 12/12/12m/min |
| 切削进给速度 | 1～5000mm/min |
2. CNC控制系统
Fanuc 0i MD系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口，能实现DNC加工。
3.电源装置
电源形式三相交流380V±10% 50Hz
用电容量40KVA
4.冷却系统
水箱容积： 300L
冷却泵功率：180W
冷却泵流量：2m3 /h
额定扬程： 30m
第四部分：机床的随机附件
| 序号 | 名 称 | 规格或标记 | 数量 | 备注 |
| 1 | 弹簧夹头刀柄 | MAS BT40-ER32-80 | 1 | |
| 2 | 卡簧 | 6、10、12、16、18、20 | 各1 | |
| 3 | 拉钉 | MAS403 P50T-1 | 1 | |
| 4 | 可调垫铁 | 28套 | ||
| 5 | 双螺旋排屑器加链板式排屑器； |
第五部分：售后服务
| 1 | 机械正常使用情况下质保期为一年一年之内出现任何问题，免费上门维修，免费更换任何零部件 |
| 2 | 在质保期内如有零件损坏，保证人员在24小时内到位 |
| 3 | 质保期满，接需方通知后8小时之内响应，48小时之内到现场维修，只收零部件成本费，免收服务费 |
