- 产品参数

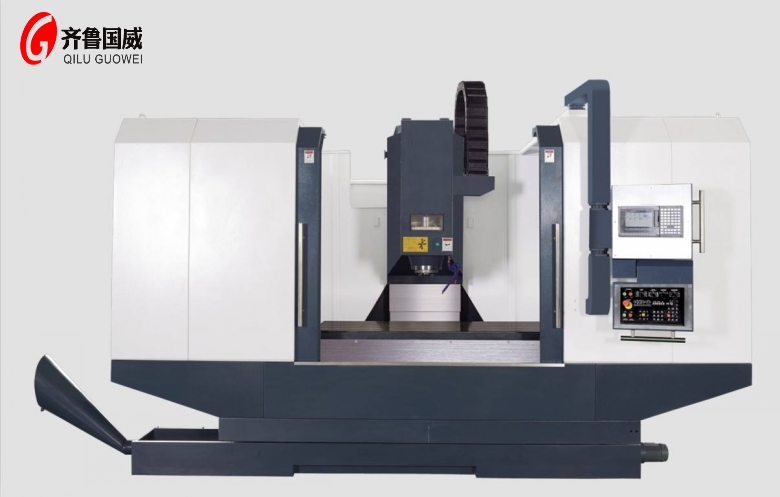

vmc20100加工中心产品用途：
◆ 该型立式加工中心可适用于机械加工及模具制造等众多领域，能适应从粗加工到精加工的加工要求，具有高精度、高效率的特点，广泛适用于航空航天、军工、模具、汽车、内燃机、纺织机械、化工、石油、电子等各行业的机械加工。
产品特点：
●机身及主要构件均为高强度铸铁金相组织稳定，确保机床长期使用的稳定性；
●立柱底部为A字型桥跨式结构，结合大箱体底座，大幅减轻重切削时机身的振动；
●预拉伸精密滚珠丝杠传动；
●高速、高精度、高刚性主轴单元；
●油水分离式设计
●间歇式自动润滑；
●气动松、拉刀系统
1．技术参数
项 目 | 单位 | VMC20100数控铣床(硬轨) | |
行程 | X轴行程 | mm | 2000 |
Y轴行程 | mm | 1000 | |
Z轴行程 | mm | 800 | |
工作台 | 工作台尺寸 | mm | 2200×1000 |
工作台承重 | kg | 1800 | |
T型槽(槽数×宽度×间距) | mm | 5-22-185 | |
主轴 | 主轴锥孔 | BT50 | |
主轴功率 | kW | 18.5/23 | |
主轴高转速 | rpm | 8000 | |
进给 | 快速移动(X/Y) | mm/min | 15000 |
快速移动(Z) | mm/min | 12000 | |
切削进给 | mm/min | 1-5000 | |
进给电机 | NM | 27/30/30 | |
主轴距离 | 主轴鼻端至工作台面距离 | mm | 160-960 |
主轴中心至立柱导轨面距离 | mm | 950 | |
刀具 | 刀具直径 | mm | Φ127/Φ200 |
刀具长度 | mm | 350 | |
刀具重量 | kg | 15 | |
精度 | 定位精度 | mm | ±0.02 |
重复定位精度 | mm | ±0.012 | |
机床重量（约） | kg | 15000 |
1．标准配置
VMC20100数控铣床 | 标准配置 |
数控系统 | KND-2000MCLI |
铸件 | 优质树脂砂铸造 |
主轴 | 台湾丹铨8000转 |
丝杠 | 台湾上银(55×12) |
打刀缸 | 无锡协清 |
配重 | 无锡协清氮气配重 |
轴承 | 日本NSK |
内防护 | 滕州海东钣金 |
2．选择配置
项目 | 选择配置 |
系统 | FANUC 0i mate MD 三菱M70B/M70A 台湾新代21MA |
第四轴 | 数控分度头 |
数控回转盘 | |
自动排屑器 |
