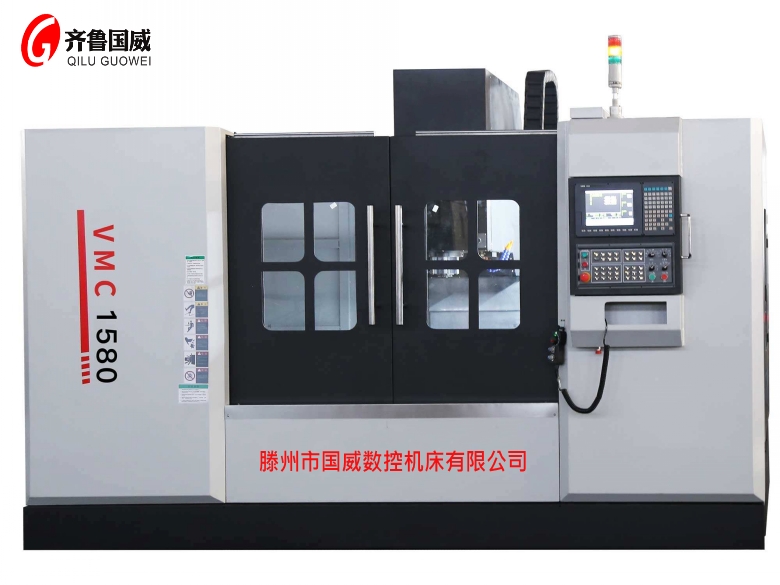

VMC1580加工中心

  • 产品参数

VMC1580加工中心用途:
 本机床是适用于机械加工及模具制造领域的立式加工中心,能适应从粗加工到精加工的加工要求,可完成铣、钻、攻、镗等多种工序。
 主要结构特点
 ●机身及主要构件均为高强度铸铁金相组织稳定,确保机床长期使用的稳定性;
 ●立柱底部为A字型桥跨式结构,结合大箱体底座,大幅度减轻重切削时机身的振动;
 ●预拉伸精密滚珠丝杠传动;
 ●高速、高精度、高刚性主轴单元;
 ●油水分离式设计;
 ●间歇式自动润滑;
 ●气动松、拉刀系统
详细说明
1. 机身及主要铸件采用300号灰土铸铁,回火失效处理,确保机床的精度和持久力,长期不变形。
2. 主轴设计特性
主轴轴承设计采用组合斜角滚珠轴承配置,能在高速下长时间维持主轴刚性,精度,寿命等,主轴头部设计,使用箱型机构,内部予以强化,刚性高,稳固,适合重切削。
主轴轴承装配方式:采用液氮冷却方式与电磁温方式装配,保证:
① 主轴与轴承的配合精度
② 轴承配对经高速动平衡检测,保证在高速转动同心度与偏心度。
机头配重为氮气配重,使机头上下运动稳定,安全,无噪音。
3.立柱设计
立柱与底座的接触面积大,立柱采用蜂窝式结构,除了提升结构体之抗扭刚性外,且能有效提升低频结构共振,确保稳定性。
4.精密滚珠丝杠
三轴精密滚珠丝杠,X轴:50×10,Y轴55×12,Z轴50×10螺距,直连式传动以及预拉设计。提高精度,刚性,寿命,是长期保持切削精度及耐久性的配置。
5.传动结构
采用同步带连接主轴。
6.全自动润滑系统
采用全自动润滑系统,电脑程序控注油时间,方便
看油表及油的添加,确保机台精度及寿命。
7.内防护
三轴伸缩护罩,可避免切削液及冷却液损伤导轨面,确保价格精度与导轨寿命。特殊设计的机械式护罩动作,使切屑清除方便。
8.线性导轨
机床X轴配台湾上银55宽滚柱式直线导轨,单边3个滑块,Y轴配4根45宽滚柱式线性导轨,Z轴为硬轨,运动速度快,精度高,稳定性好。
9.质量确保
每台机床均于出货前经连续长时间,多功能跑合试验以确保优质的操作性和稳定性。
10.切削测试
每台机出货前,都经过切削测试和24小时连续转测试
 一.技术参数

项 目单位VMC1580加工中心(硬轨)
行程X轴行程mm1600
Y轴行程mm800
Z轴行程mm700
工作台工作台尺寸mm1800×800
工作台承重kg1500
T型槽(槽数×宽度×间距)mm5-22-135
主轴主轴锥孔  BT50
主轴功率kW15/18.5
主轴高转速rpm8000
进给快速移动(X/Y)mm/min15000
快速移动(Z)mm/min12000
切削进给mm/min1-5000
进给电机NM23/23/27
主轴距离主轴鼻端至工作台面距离mm170-870
主轴中心至立柱导轨面距离mm800
刀具刀具直径mmΦ127/Φ200
刀具长度mm350
刀具重量kg15
精度定位精度mm±0.01
重复定位精度mm±0.0075
机床重量(约)kg11000
外形尺寸mm4260x3250x2940



一.标准配置

VMC1580加工中心标准配置
数控系统北京KND-2000M(绝对值电机) 无需限位,支持第四轴
铸件优质树脂砂铸造
主轴台湾丹铨8000转
丝杠台湾上银
刀库台湾冈田圆盘(机械手)24把
打刀缸无锡协清
配重无锡协清氮气配重
轴承日本NSK
内防护上海华东
外防护全防护


   二.选择配置


项目选择配置
系统FANUC 0i mate MD  西门子808D  三菱M70B   新代10C
第四轴数控分度头
数控回转盘
自动排屑器
