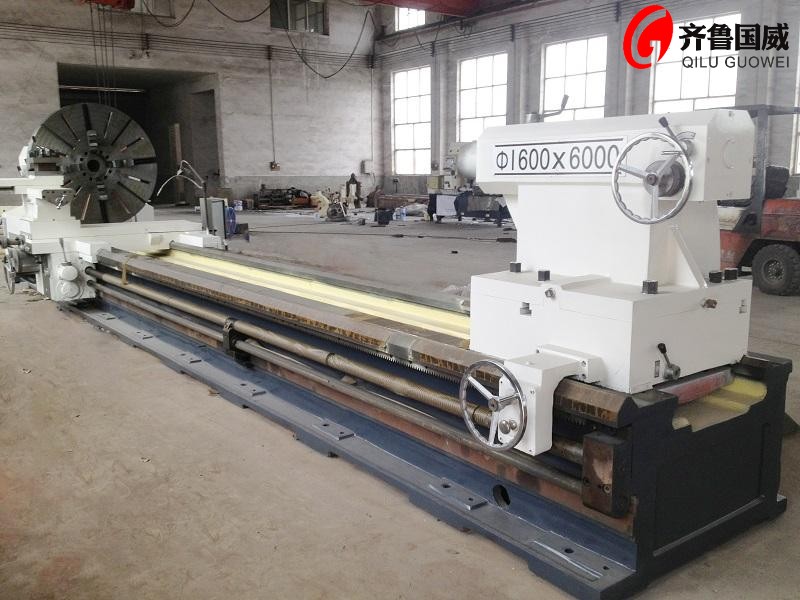

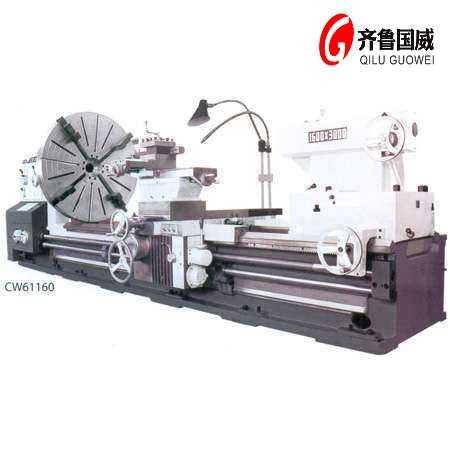

CW61160重型车床

  • 产品参数

cw61160卧式车床主要用途:

CW61100B.CW61125B卧式车床适用于对铸件、钢件及有色金属的大、中型零件进行加工,可车削外圆、内孔、端面、切槽、钻孔、镗孔和套料,并能车削公制、英制、模数和径节等各种内、外螺纹,可用上刀架单独机动车削短圆锥面,还可用上刀架与纵向进给配合车削长圆锥面。机床功率大、刚性强、转速范围宽,可进行高速强力切削。
结构特征:
本车床功率大,刚性强、主轴调速范围广,适用于强力或高速切割,可以车削端面、外圆、内孔以及公制、英制、模数、径节各种螺纹,并可承担钻孔、套料、镗孔等工艺。主轴的制动及正反转变向是液压控制,刹车灵敏可靠,可用按钮不停车变换一级速度。床头箱内用压力油强制润滑,主轴转速范围具有数种,供用户选择。溜板箱内有安全机构,可防止车床因过载而损坏。上刀架可以机动车削短的锥体,纵向进给与上刀架进给的复合运动可机动车削长的锥体,床身导轨经表面淬火,以提高导轨的寿命。车床的操纵手柄集中,使用方便灵活。
主要技术规格及参数
卧式车床系列主要适用于车削内外圆柱面、圆锥面、及其它旋转零件,可加工各种公制、英制、模数和径节螺纹,并能拉削油沟和键槽。本系列车床主要有以下特点:
1.床身侧壁采用双筋板,内筋形状采用箱型组合结构,机床高于一般车床,精度稳定,能进行强力切削。
2.溜板设有快移结构,用单手柄形象化操纵。
3.床鞍导轨采用贴结“TSF”软带耐磨材料。
4.小刀架携带自动走刀,可用上刀架单独激动车削圆锥面,还可以用上刀架与纵向进给配合车削长圆锥面

CW61125B. CW61160B【重型卧式机床】



 CW系列重型卧式机床 CW61125BCW61160B
床身上工件胆回转直径mm12501600
工件长度mm1500/3000/5000-200001500/3000/5000-20000
刀架上工件回转直径mm850980
主轴孔直径mm130130
主轴孔前端锥度mm 公制140公制140
主轴转速种数 正转2121
主轴转速种数 反转1212
主轴转速范围
正转r/min3.15-3153.15-315
反转r/min3.5-2783.5-278
主轴每转刀架进给量范围5656
纵向mm0.1-120.1-12
横向mm0.05-60.05-6
上刀架mm0.025-30.025-3
公制螺纹螺距范围 44种 1-12044种 1-120
英制螺纹范围 31种 24-1/4t.p.i31种 24-1/4t.p.i
模数螺纹范围mm45种 0.5-6045种 0.5-60
径节螺纹范围 38种 1/2-56DP38种 1/2-56DP
床鞍行程mm工件长度减50工件长度减50
下刀架横向行程mm520520
上刀架行程mm300300
刀架快速移动速度  纵向mm/min37403740
刀架快速移动速度  横向mm/min18701870
中刀架mm/min935935
尾座套筒直径mm200200
尾座套筒行程mm300300
尾座套筒锥孔锥度kw莫氏8号莫氏8号
主电机功率kw2222
机床外形尺寸和机床重量(kg) 长x宽x高和机床质量(kg) 长x宽x高和机床质量(kg)
1500mm4600x2150x1700【9200kg】4600x2150x1825【10200kg】
3000mm6100x2150x1700【10700kg】6100x2150x1825【11900kg】
5000mm8100x2150x1700【13000kg】8100x2150x1825【14500kg】
6000mm9100x2150x1700【13700kg】9100x2150x1825【15400kg】
8000mm11100x2150x1700【15700kg】11100x2150x1825【17900kg】
11000mm 14100x2150x1700【18900kg】14100x2150x1825【20400kg】
12000mm15100x2150x1700【19700kg】15100x2150x1825【21200kg】
14000mm17100x2150x1700【21300kg】17100x2150x1825【22800kg】
15000mm18100x2150x1825【22100kg】18100x2150x1825【23600kg】
承重kg80008000


主要附件:
1、死 顶 尖                                                     1件
2、尾座手动移动装置                                           1套
3、冷却系统                                                   1套
4、润滑系统                                                   1套
5、照明系统                                                   1套
6、Φ1000mm 四爪卡盘                                         1个
7、闭式中心架                                                 1套
8、跟刀架                                                     1套
